产品详情
PBG,SPG第二代系列屏蔽式管道泵
在线客服
 客服一

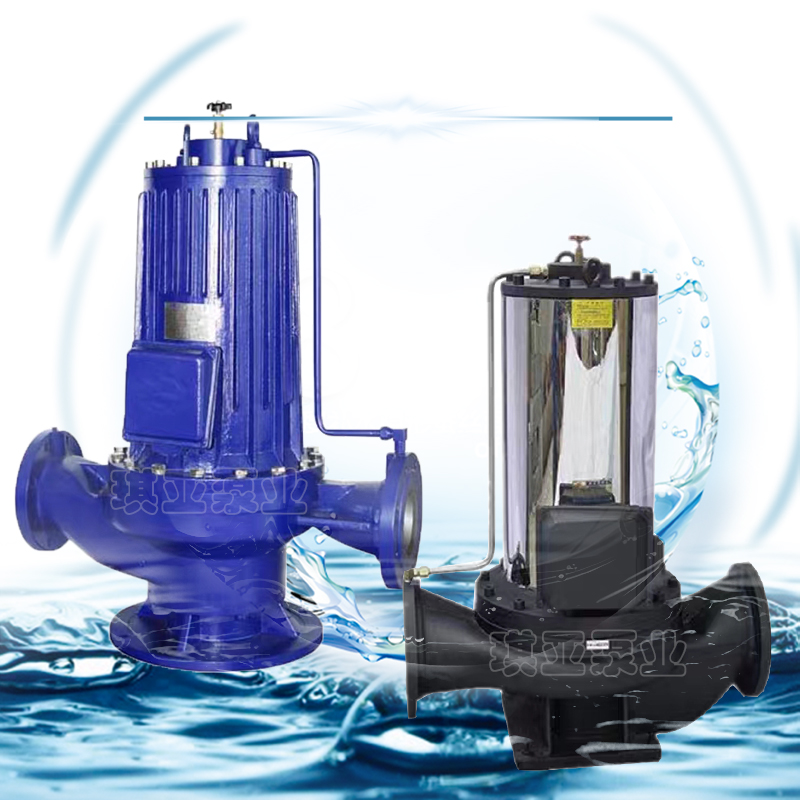

PBG,SPG第二代系列屏蔽式管道泵

PBG型屏蔽式管道泵，吸收了国际上屏蔽泵设计及制造的先进技术，将电机的屏蔽技术应用于流体输送领域，为适应市场需求而最新推出的系列化新产品。
PBG型屏蔽式管道泵系列性能参数基本符合国际标准ISO2858及国家标准JB/T6878•2-93的规定。
全系列共67个品种，184个规格，其性能范围：流量6.3～1080m³/h，扬程12.5～125m，配用电机功率0.37～160KW，转速1450r/min和2900r/min。
19921306109 立即预约
产品详情




产品概述

PBG型屏蔽式管道泵，吸收了国际上屏蔽泵设计及制造的先进技术，将电机的屏蔽技术应用于流体输送领域，为适应市场需求而最新推出的系列化新产品。

PBG型屏蔽式管道泵系列性能参数基本符合国际标准ISO2858及国家标准JB/T6878•2-93的规定。

全系列共67个品种，184个规格，其性能范围：流量6.3～1080m³/h，扬程12.5～125m，配用电机功率0.37～160KW，转速1450r/min和2900r/min。

型号意义

产品特点

泵结构紧凑，机泵一体化，体积小。其立式结构具有安装占地面积小，运行平稳，安装无需调整。

泵进出口设计成规格相同法兰，且位于同一中心线上，可像阀门一样直接安装在管路上，且中心低，便于管道布置，安装特别方便。

泵与电机同轴，轴向尺寸短，使泵运行更加平稳，噪音低。

取消传统轴封方式，避免了输送介质的外泄，因此具有完全无泄漏的显著特点。

用滑动轴承替代常规电机滚动轴承，使泵具有运行特别平稳，振动噪音极低。

安装检查方便，无需拆动管路系统，只要拆下连接体螺母即可抽出全部转子部件进行检查和维修。

可根据使用要求即流量和扬程的需要进行泵的串、并联运行方式。

主要用途

PBG型屏蔽式管道泵普通型供输送清水及物理化学性质类似于清水的其他液体之用。介质使用温度不超过80℃，适用于工业和城市给排水，高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。特别适用对振动、噪音要求较高的场合，如地下泵房、空调制冷系统等。

PBG型屏蔽式管道泵热水型主要供输送温度不超过160℃不含固体颗粒的软水之用，适用于能源、冶金、化工、纺织、造纸以及宾馆、饭店、浴室、锅炉热水增压循环输送及城市采暖系统循环等场合。

PBG型屏蔽式管道泵防腐型供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。

性能参数


序号
型号
流量Q
扬程H
效率
转速n
电机功率
必须汽蚀余量
重量



(m³/h)
(L/s)
(m)
(%)
(r/min)
(kW)
(NPSH)r
(kg)
1
40-100
6.3
1.75
12.5
54
1450
0.55
3.5
32
2
40-100A
5.6
1.56
10
52
1450
0.37
3.5
32
3
40-125
6.3
1.75
20
46
1450
1.1
3.5
34
4
40-125A
5.6
1.56
16
45
1450
0.75
3.5
33
5
40-160
6.3
1.75
32
40
2900
2.2
3.5
47
6
40-160A
5.9
1.64
28
39
2900
1.5
3.5
43
7
40-160B
5.5
1.53
24
38
2900
1.1
3.5
38
8
40-200
6.3
1.75
50
33
2900
4
3.5
74
9
40-200A
5.9
1.64
44
31
2900
3
3.5
62
10
40-200B
5.3
1.47
36
29
2900
2.2
3.5
52
11
40-250
6.3
1.75
80
28
2900
7.5
3.5
105
12
40-250A
5.9
1.64
70
28
2900
5.5
3.5
98
13
40-250B
5.5
1.53
60
27
2900
4
3.5
77
14
50-100
12.5
3.47
12.5
62
1450
1.1
3.5
36
15
50-100A
11
3.05
10
60
1450
0.75
3.5
35
16
50-125
12.5
3.47
20
58
1450
1.5
3.5
43
17
50-125A
11
3.05
16
57
1450
1.1
3.5
38
18
50-160
12.5
3.47
32
52
2900
3
3.5
59
19
50-160A
11.7
3.25
28
51
2900
2.2
3.5
51
20
50-160B
10.4
2.89
22
50
2900
1.5
3.5
47
21
50-200
12.5
3.47
50
46
2900
5.5
3.5
101
22
50-200A
11.7
3.25
44
45
2900
4
3.5
80
23
50-200B
10.6
2.94
36
44
2900
3
3.5
68
24
50-250
12.5
3.47
80
38
2900
11
3.5
160
25
50-250A
11.6
3.22
70
38
2900
7.5
3.5
115
26
50-250B
10.8
3.0
60
37
2900
7.5
3.5
114
27
50-250C
10
2.78
52
36
2900
5.5
3.5
108
28
65-100
25
6.94
12.5
69
1450
1.5
3.8
46
29
65-100A
22.3
6.19
10
67
1450
1.1
3.8
41
30
65-125
25
6.94
20
68
1450
3
3.8
58
31
65-125A
22.3
6.19
16
66
1450
2.2
3.8
49
32
65-160
25
6.94
32
63
1450
4
3.8
75
33
65-160A
23.4
6.5
28
62
1450
4
3.8
75
34
65-160B
21.6
6
24
58
1450
3
3.8
63
35
65-200
25
6.94
50
58
2900
7.5
3.8
107
36
65-200A
23.5
6.53
44
57
2900
7.5
3.8
107
37
65-200B
21.8
6.06
38
55
2900
5.5
3.8
100
38
65-250
25
6.94
80
50
2900
15
3.8
180
39
65-250A
23.4
6.5
70
50
2900
11
3.8
170
40
65-250B
21.6
6
60
49
2900
11
3.8
170
41
65-315
25
6.94
125
40
2900
30
3.8
320
42
65-315A
23.7
6.58
113
40
2900
22
3.8
255
43
65-315B
22.5
6.25
101
39
2900
18.5
3.8
225
44
65-315C
20.6
5.72
85
38
2900
15
3.8
205
45
80-100
50
13.9
12.5
73
1450
3
4.2
63
46
80-100A
44.7
12.4
10
72
1450
2.2
4.2
54
47
80-125
50
13.9
20
72.5
1450
5.5
4.2
99
48
80-125A
45
12.5
16
71
1450
4
4.2
79
49
80-160
50
13.9
32
71
1450
7.5
4.2
105
50
80-160A
46.7
13.0
28
70
1450
7.5
4.2
105
51
80-160B
43.3
12.0
24
69
1450
5.5
4.2
98
52
80-200
50
13.9
50
67
2900
15
4.2
175
53
80-200A
47
13.1
44
66
2900
11
4.2
165
54
80-200B
43.5
12.1
38
65
2900
7.5
4.2
115
55
80-250
50
13.9
80
59
2900
22
4.2
240
56
80-250A
46.7
13.0
70
59
2900
18.5
4.2
210
57
80-250B
43.3
12.0
60
58
2900
15
4.2
185
58
80-315
50
13.9
125
54
2900
37
4.2
355
59
80-315A
46.5
12.9
110
54
2900
30
4.2
340
60
80-315B
44.5
12.4
100
53
2900
30
4.2
340
61
80-315C
41
11.4
85
51
2900
22
4.2
275
62
100-100
100
27.8
12.5
76
1450
5.5
5.5
113
63
100-100A
89
24.7
10
74
1450
4
5.5
91
64
100-125
100
27.8
20
76
1450
11
5.5
169
65
100-125A
89
24.7
16
74
1450
7.5
5.5
118
66
100-160
100
27.8
32
76
1450
15
5.5
191
67
100-160A
93.5
26.0
28
74
1450
11
5.5
181
68
100-160B
86.6
24.1
24
72
1450
11
5.5
181
69
100-200
100
27.8
50
74
1450
22
5.5
245
70
100-200A
93.5
26.0
44
73
1450
18.5
5.5
215
71
100-200B
87
24.2
38
71
1450
15
5.5
193
72
125-100
160
44.4
12.5
82
1450
11
5.5
180
73
125-100A
143
39.7
10
77
1450
7.5
5.5
125
74
125-125
160
44.4
20
80
1450
15
5.5
220
75
125-125A
143
39.7
16
77
1450
11
5.5
210
76
125-160
160
44.4
32
78
1450
22
5.5
265
77
125-160A
150
41.7
28
76
1450
18.5
5.5
230
78
125-160B
138
38.3
24
73
1450
15
5.5
215
79
125-200
160
44.4
50
77
1450
37
5.5
395
80
125-200A
150
41.7
44
76
1450
30
5.5
380
81
125-200B
138
38.3
37.5
75
1450
22
5.5
320
82
150-200
200
55.6
12.5
78
1450
15
5.0
265
83
150-200A
179
49.7
10
76
1450
11
5.0
244
84
150-250
200
55.6
20
79
1450
18.5
5.0
300
85
150-250A
184.4
51.2
17
78
1450
15
5.0
262
86
150-315
200
55.6
32
78
1450
30
5.5
410
87
150-315A
187
51.9
28
77
1450
22
5.5
335
88
150-315B
173
48.1
24
76
1450
18.5
5.5
315
89
150-400
200
55.6
50
75
1450
45
5.5
490
90
150-400A
187
51.9
44
74
1450
37
5.5
454
91
150-400B
174
48.3
38
73
1450
30
5.5
435
92
150-400C
160
44.4
32
71
1450
22
5.5
365
93
200-200
200
55.6
12.5
78
1450
15
5.0
265
94
200-200A
179
49.7
10
76
1450
11
5.0
244
95
200-250
200
55.6
20
79
1450
18.5
5.0
305
96
200-250A
184.4
51.2
17
78
1450
15
5.0
267
97
200-250(I)
400
111.4
20
80
1450
30
5.5
475
98
200-250(I)A
358
99.4
16
78
1450
22
5.5
405
99
200-250(I)B
322
89.4
13
75
1450
18.5
5.5
387
100
200-315
200
55.6
32
78
1450
30
5.5
417
101
200-315A
187
51.9
28
77
1450
22
5.5
342
102
200-315B
173
48.1
24
76
1450
18.5
5.5
322
103
200-315(I)
400
111.4
32
80
1450
55
5.5
675
104
200-315(I)A
374
103.9
28
79
1450
45
5.5
560
105
200-315(I)B
346
96.1
24
78
1450
37
5.5
535
106
200-400
200
55.6
50
75
1450
45
5.5
498
107
200-400A
187
51.9
44
74
1450
37
5.5
462
108
200-400B
174
48.3
38
73
1450
30
5.5
443
109
200-400C
160
44.4
32
71
1450
22
5.5
373
110
200-400(I)
400
111.4
50
81
1450
75
5.5
830
111
200-400(I)A
374
103.9
44
80
1450
75
5.5
830
112
200-400(I)B
346
96.1
38
78
1450
55
5.5
685
113
200-400(I)C
320
88.9
32
76
1450
45
5.5
580
114
300-300
720
200
28
81
970
75
6.0
1350
