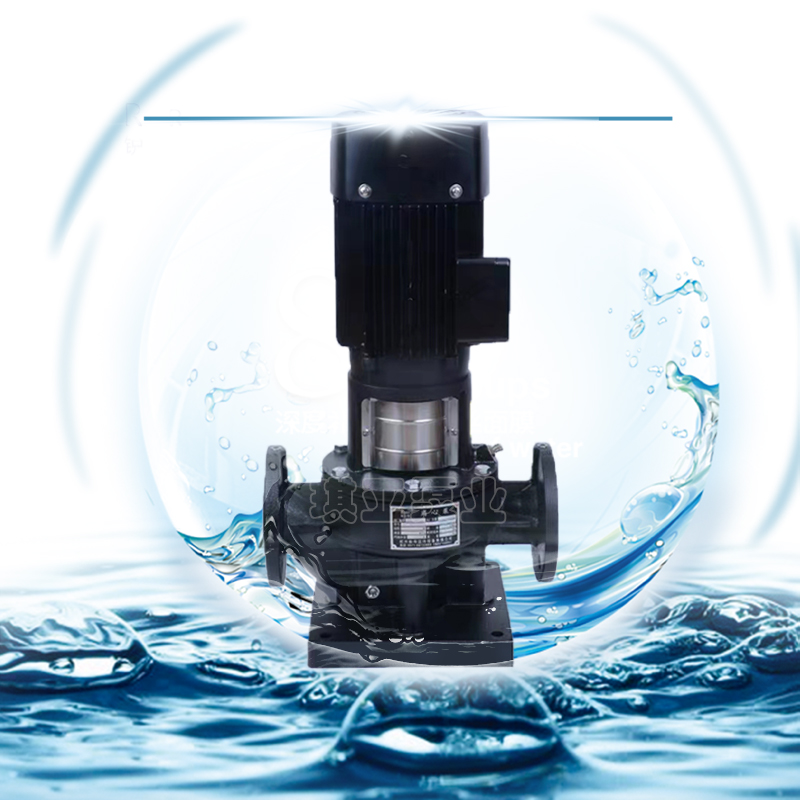

TD系列管道循环泵

TD型单级管道离心泵，配有标准电机和机械密封。此类产品的结构与相近类型产品相似，更不易受到泵送液体中杂质的影响。
产品设计为顶部可拉出的拆装形式，其可以在不影响管路系统的情况下对泵进行维修。
所有泵采用创新式便拆机械密封，更换机械密封无需拆卸电机。


19121306109 立即预约

产品详情

产品概述

TD型单级管道离心泵，配有标准电机和机械密封。此类产品的结构与相近类型产品相似，更不易受到泵送液体中杂质的影响。

产品设计为顶部可拉出的拆装形式，其可以在不影响管路系统的情况下对泵进行维修。

所有泵采用创新式便拆机械密封，更换机械密封无需拆卸电机。

型号意义

产品特点

结构紧凑、维护方便、噪音低。所有机械密封为便拆式,更换机械密封无需拆卸电机。与类似结构的产品相比，不易受泵送液体中杂质的影响。产品设计为顶部拉出可拆卸，可以在不影响管道系统的情况下维护泵。

叶轮直接安装在电机轴上，保证了泵的同心度，从而增强了运行的稳定性，延长了泵的使用寿命。

轴封采用机械密封或机械密封与优质硬质合金密封圈的组合，增强了密封的耐磨性，可有效延长泵的使用寿命。

易于安装和维护，无需拆卸管道系统。泵的进出口同口径，简化了管道的连接。

根据流量和扬程的需要，可采用泵的串联和并联运行方式。

根据需要，吸入口和排出口可以安装在同一个方向或90°、180°、270°几个不同的方向，以满足不同的连接场合。

泵的扬程可以根据需要增减，结合切割叶轮直径，不改变安装面积，这是其他泵所不具备的。

主要用途

TD型管道离心泵在用于输送水时，其可以用于生活用水、工业用水、冷却系统用水和区域供热系统的冷、热用水。1.主循环泵2.混合环路中的泵3.锅炉混流泵4.燃气冷冻机泵5.部分流量过滤器泵6.定压系统用泵7.生活热水循环8.用于工业方面。如在化工、制药、食品加工等行业。9.原料的输送10.系统增压性能参数

性能参数

序号	型号	流量Q	扬程H	转速n	标准电机电压P（KW）
		(m³/h)	(m)	(r/min)	1x220V	3x380V
1	TD32-18/2	8	18	2900	1.1	1.1
2	TD32-21/2	12.5	21		1.5	1.5
3	TD32-25/2	12.5	25		2.2	2.2
4	TD32-32/2	12.5	32			3
5	TD32-38/2	12.5	38			4
6	TD32-50/2	12.5	50			5.5
7	TD40-16/2	12.5	16		1.1	1.1
8	TD40-18/2	20	18		2.2	2.2
9	TD40-20/2	12.5	20		1.5	1.5
10	TD40-25/2	20	25			3
11	TD40-30/2	25	30			4
12	TD40-36/2	25	36			5.5
13	TD40-48/2	25	48			7.5
14	TD50-32/2	12.5	32			3
15	TD50-38/2	12.5	38			4
16	TD50-48/2	12.5	48			5.5
17	TD50-12/2	16	12		1.1	1.1
18	TD50-15/2	20	15		1.5	1.5
19	TD50-18/2	25	18		2.2	2.2
20	TD50-24/2	25	24			3
21	TD50-28/2	30	28			4
22	TD50-35/2	30	35			5.5
23	TD50-40/2	35	40			7.5
24	TD50-50/2	40	50			11
25	TD50-60/2	50	60			15
26	TD50-70/2	50	70			18.5
27	TD50-81/2	50	81			22
28	TD65-36/2	25	36			5.5
29	TD65-48/2	25	48			7.5
30	TD65-15/2	30	15		2.2	2.2
31	TD65-19/2	30	19			3
32	TD65-22/2	40	22			4
33	TD65-30/2	40	30			5.5
34	TD65-34/2	50	34			7.5
35	TD65-40/2	50	40			11
36	TD65-50/2	50	50			15
37	TD65-61/2	50	61			18.5
38	TD65-67/2	50	67			22
39	TD65-83/2	50	83			30
40	TD80-13/2	50	13			3
41	TD80-18/2	50	18			4
42	TD80-22/2	50	22			5.5
43	TD80-28/2	50	28			7.5
44	TD80-40/2	50	40			11
45	TD80-48/2	50	48			15
46	TD80-30/2	80	30			11
47	TD80-38/2	80	38			15
48	TD80-47/2	80	47			18.5
49	TD80-54/2	80	54			22
50	TD80-67/2	80	67			30
51	TD100-9/2	50	9		2.2	2.2
52	TD100-15/2	60	15			4
53	TD100-17/2	80	17			5.5
54	TD100-22/2	80	22			7.5
55	TD100-27/2	100	27			11
56	TD100-33/2	100	33			15
57	TD100-40/2	100	40			18.5
58	TD100-48/2	100	48			22
59	TD100-52/2	130	52	1450		30
60	TD125-11/4	120	11	1450		5.5
61	TD125-14/4	120	14	1480		7.5
62	TD125-18/4	160	18			11
63	TD125-22/4	160	22			15
64	TD125-28/4	160	28			18.5
65	TD125-32/4	160	32			22
66	TD125-40/4	160	40			30
67	TD125-48/4	160	48			37
68	TD150-12.5/4	200	12.5			11
69	TD150-17/4	200	17			15
70	TD150-21/4	200	21			18.5
71	TD150-25/4	200	25			22
72	TD150-33/4	200	33			30
73	TD150-40/4	200	40			37
74	TD150-50/4	200	50			45
75	TD200-15/4	300	15			18.5
76	TD200-18/4	300	18			22
77	TD200-24/4	300	24			30
78	TD200-30/4	300	30			37
79	TD200-35/4	300	35			45
80	TD200-44/4	300	44			55
81	TD200-53/4	300	53			75
82	TD200-12.5/4	400	12.5			22
83	TD200-20/4	400	20			30
84	TD200-23/4	400	23			37
85	TD200-27/4	400	27			45
86	TD200-32/4	400	32			55
87	TD200-43/4	400	43			75
88	TD200-50/4	400	50			90
89	TD250-15/4	500	15			30
90	TD250-18/4	500	18			37
91	TD250-21/4	500	21			45
92	TD250-27/4	500	27			55
93	TD250-36/4	500	36			75
94	TD250-44/4	500	44			90
95	TD250-53/4	500	53			110
96	TD250-12.5/4	630	12.5			30
97	TD250-14/4	630	14			37
98	TD250-17/4	630	17			45
99	TD250-20/4	630	20			55
100	TD250-26/4	630	26			75
101	TD250-32/4	630	32			90
102	TD250-40/4	630	40			110
103	TD250-50/4	630	50			132
104	TD300-15/4	900	15			55
105	TD300-20/4	900	20			75
106	TD300-25/4	900	25			90
107	TD300-30/4	900	30			110
108	TD300-35/4	900	35			132
109	TD300-44/4	900	44			160.0
110	TD300-55/4	900	55			200
